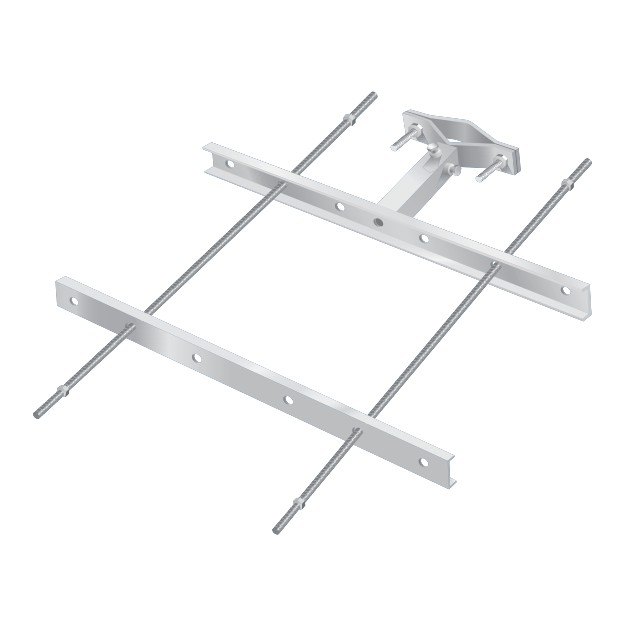

ZN1552 – Zanca telescopica vari usi – Fava

Descrizione

Zanca telescopica vari usi.

Caratteristiche tecniche

• A: regolabile da 23 a 37 cm Tubo esterno 40x40x3 mm Tubo interno 30x30x3 mm Cavallotto: 40×8 mm – interasse fori 140 mm Viti: M10x90 mm per pali Ø 40-90 mm
• B: 50 cm – Profilo a “U” 40x20x5 mm n. 2 barre filettate M12 da mt 1
• Zincatura a fuoco
• C: larghezza minima fissaggio pilastro 120 mm
• D: larghezza massima fissaggio pilastro 435 mm
• E: larghezza massima fissaggio pilastro 900 mm

Disegno con le misure
