Descrizione

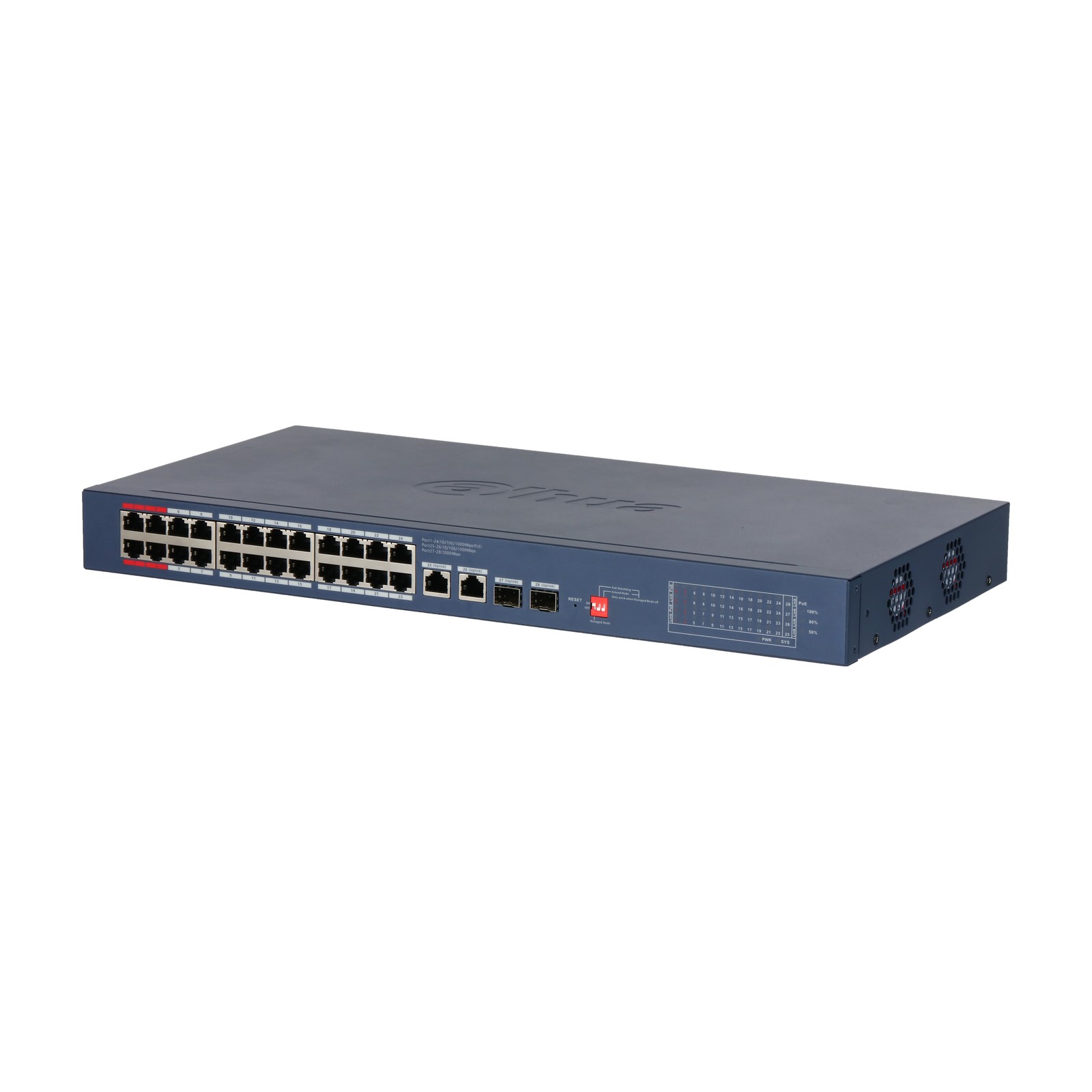

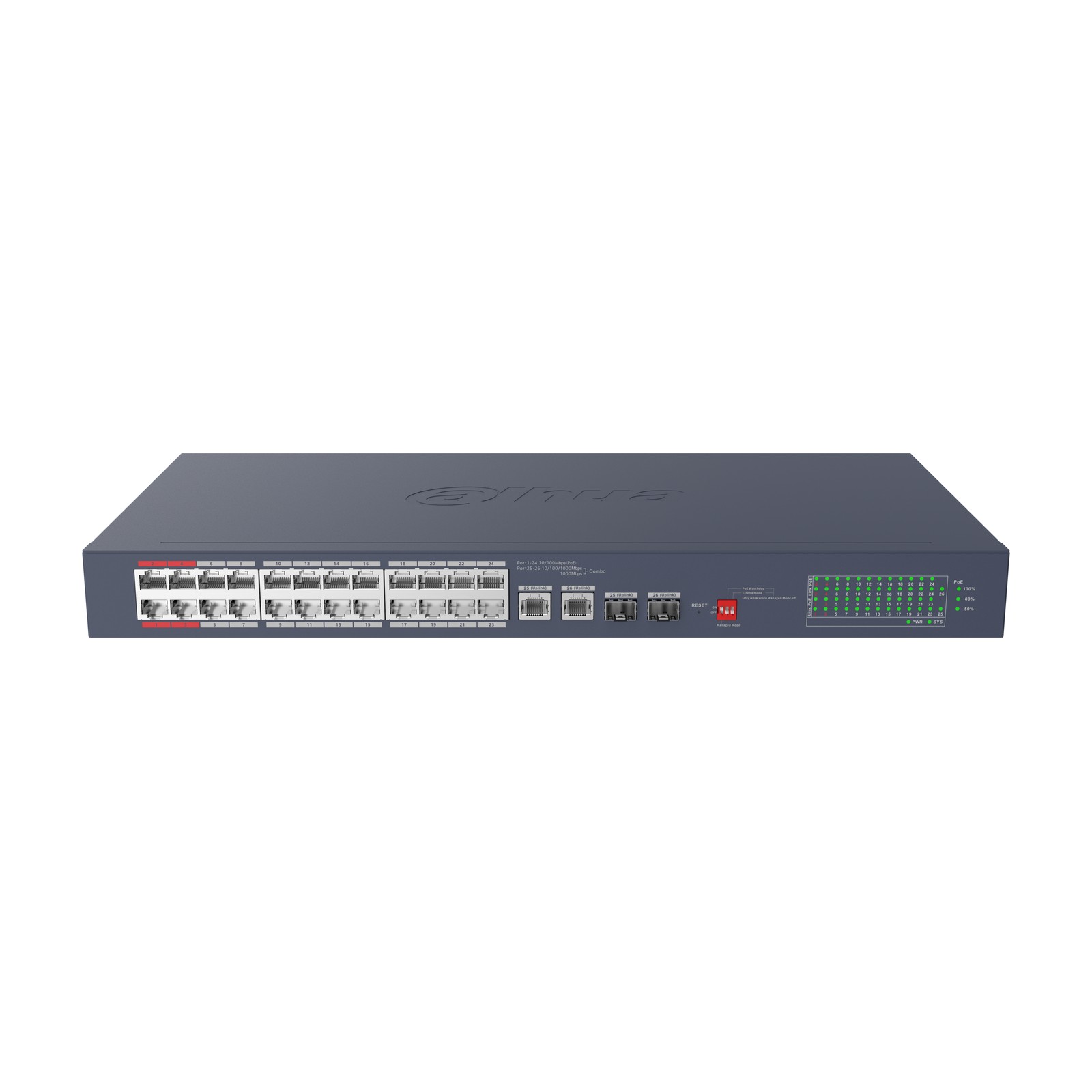

È uno switch Gigabit pensato per impianti di videosorveglianza di grandi dimensioni, con 24 porte PoE e 4 porte di uplink (2 RJ45 + 2 SFP) per collegarsi al resto della rete anche in fibra. Il budget PoE di 240 W, con le prime quattro porte fino a 90 W e le altre fino a 30 W, copre installazioni con molte telecamere PTZ, multi-sensore o con riscaldatore integrato. L’alimentatore è integrato e il montaggio è possibile sia da tavolo sia in armadio rack. Il DIP switch frontale permette di passare dalla gestione cloud tramite l’app DoLynk al funzionamento locale con PoE Watchdog e portata estesa a 250 metri.
Caratteristiche principali
- 28 porte Gigabit totali: 24 PoE + 2 RJ45 e 2 SFP per l’uplink
- Budget PoE complessivo di 240 W (802.3af/at, Hi-PoE, 802.3bt sulla porta rossa)
- Porte 1-4 fino a 90 W ciascuna, porte 5-24 fino a 30 W ciascuna
- Alimentatore integrato 100-240 Vac, montaggio da tavolo o in rack
- Gestione da web o da app cloud DoLynk con monitoraggio in tempo reale
- DIP switch per attivare/disattivare cloud, PoE Watchdog e portata estesa a 250 m
- Supporta VLAN 802.1Q, STP/RSTP e aggregazione statica dei link
- Capacità di switching 56 Gbps, velocità di inoltro 41,664 Mpps
Caratteristiche tecniche
| Identificazione | |
|---|---|
| Marca | Dahua |
| Codice | CS4228-24GT-240-V2 |
| Tipo | Switch Cloud Managed Gigabit PoE |
| Porte e prestazioni | |
| Livello | Layer 2 |
| Slot e porte | Porte 1-24: 24 × RJ-45 10/100/1000 Mbps (PoE); porte 25-26: 2 × RJ-45 10/100/1000 Mbps (uplink); porte 27-28: 2 × SFP 1000 Mbps (uplink) |
| Capacità di switching | 56 Gbps |
| Velocità di inoltro pacchetti | 41,664 Mpps |
| Buffer pacchetti | 4 Mbit |
| Jumbo frame | 15.360 byte |
| Dimensione tabella MAC | 8K |
| Numero di VLAN | 32 |
| MTBF | 967.753 ore |
| Alimentazione PoE | |
| PoE | Sì |
| Potenza PoE | Porte 5-24 ≤30 W ciascuna, porte 1-4 ≤90 W ciascuna, totale ≤240 W |
| Protocollo PoE | IEEE 802.3af, IEEE 802.3at, Hi-PoE, IEEE 802.3bt |
| Gestione consumo PoE | Accensione/spegnimento delle porte PoE, spegnimento automatico in caso di sovraccarico |
| Assegnazione pin PoE | Porte 1-4: 1, 2, 4, 5 (V+), 3, 6, 7, 8 (V-); porte 5-24: 1, 2 (V+), 3, 6 (V-) |
| PoE a lunga distanza | Sì, fino a 250 m in modalità Extend |
| Comandi hardware | |
| DIP switch | Modalità Managed attiva di default per gestione web e cloud; OFF per modalità Unmanaged |
| PoE Watchdog | Monitora le porte 1-24 e riavvia la porta PoE se non c’è traffico per 2 minuti (solo con Managed OFF) |
| Modalità Extend | Porte 1-24, portata fino a 250 m a 10 Mbps (solo con Managed OFF) |
| Pulsante di reset | 1 |
| Funzioni di rete | |
| Protezione anelli | STP, RSTP |
| VLAN | IEEE 802.1Q |
| Aggregazione link | Aggregazione statica |
| Funzioni di porta | Controllo di flusso IEEE 802.3x, soppressione unicast sconosciuto, controllo storm multicast e broadcast, binding MAC+porta, prevenzione loop |
| Mirroring | Mirroring di porta locale, mirroring N:1 |
| Affidabilità | LLDP |
| DHCP | Client DHCP |
| Sicurezza | Isolamento porta |
| Gestione | Gestione web, gestione cloud, log, allarme guasti |
| Standard di comunicazione | IEEE 802.3, 802.3u, 802.3x, 802.3ab, 802.3z, 802.3az, 802.3ad |
| Potenza PoE su cavo esteso | |
| 802.3bt 90 W a 100 m | 71,3 W disponibili |
| 802.3bt 90 W a 150 m | 62 W disponibili |
| 802.3bt 90 W a 200 m | 51 W disponibili |
| 802.3bt 90 W a 250 m | 40 W disponibili |
| Hi-PoE 60 W a 100 m | 46 W disponibili |
| Hi-PoE 60 W a 150 m | 42 W disponibili |
| Hi-PoE 60 W a 200 m | 37 W disponibili |
| Hi-PoE 60 W a 250 m | 32 W disponibili |
| 802.3at 30 W a 100 m | 25,5 W disponibili |
| 802.3at 30 W a 150 m | 25,5 W disponibili |
| 802.3at 30 W a 200 m | 25,5 W disponibili |
| 802.3at 30 W a 250 m | 24 W disponibili |
| Alimentazione e ambiente | |
| Alimentazione | Alimentatore integrato, 100-240 Vac, 47-63 Hz, max 4 A |
| Consumo | A vuoto 11,8 W; a pieno carico 253,5 W |
| Temperatura di esercizio | da −10 °C a +55 °C |
| Umidità di esercizio | 10%–90% RH, senza condensa |
| Temperatura di stoccaggio | da −40 °C a +75 °C |
| Umidità di stoccaggio | 5%–95% RH, senza condensa |
| Protezione elettrostatica | Scarica in aria 8 kV, scarica a contatto 6 kV |
| Protezione da fulminazione | Modo comune 6 kV, modo differenziale 1 kV |
| Meccanica | |
| Peso netto | 2,55 kg |
| Peso lordo | 3,25 kg |
| Dimensioni prodotto | 440 × 228,81 × 43,65 mm (L×P×A) |
| Dimensioni imballo | 540 × 342 × 90 mm |
| Materiale scocca | Lamiera metallica |
| Installazione | Da tavolo o in rack |
| Certificazioni | CE |
| Accessori e confezione | |
| Modulo SFP GSFP-1310T-20-SMF | 1,25G, monomodale LC, 20 km |
| Modulo SFP GSFP-1310R-20-SMF | 1,25G 1550/1310 nm, monomodale LC, 20 km |
| Modulo SFP GSFP-1310-20-SMF | 1,25G 1310 nm, monomodale LC, 20 km |
| Modulo SFP GSFP-850-MMF | 1,25G 850 nm, multimodale LC, 550 m |
| Contenuto della confezione | 1 manuale utente, 1 documento normativo, 1 cavo di alimentazione, 1 kit di montaggio a rack |
